送你一本玻璃隔斷裝逼指南，拿走不謝。











裝修時，我們難免對戶型的采光

或空間分布會有不滿，暗自惆悵

最終可能還是把決定權拋給了設計師

那為什么不大膽提出設計提議呢？

今天帶你360度空中轉體托馬斯回旋

花式了解玻璃的“花花世界”~





一.玻璃隔墻中的“高顏值”品類



通常玻璃隔斷根據玻璃的主材，框架材料，功能性，軌道來區分類別。



在這其中我們看到到的玻璃墻外面有一層框架，或者一道“邊”的玻璃其實是我們最常見的“平民”，是一種相對普通的玻璃隔斷。

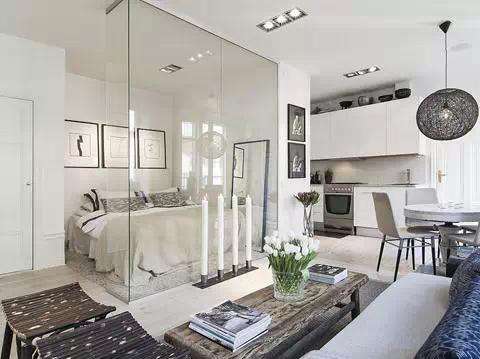

而超大片玻璃無任何框架的則是隔斷界的“新貴”，通常成品安裝，造價偏高。



二.玻璃隔斷的一般“構造”

從玻璃隔斷結構上分為玻璃主材，基層的材料和固定玻璃材料。



玻璃主材:單層雙層玻璃，壓花玻璃，噴砂玻璃，鋼化玻璃等。





基層材料:是用于在主體結構與玻璃鏡面之間。它的作用主要是為找平襯平和防潮防震。







固定玻璃的材料:主要是用于固定玻璃以及起裝飾作用。

有螺釘、鐵釘、玻璃膠、環氧樹脂膠、蓋口條(木材或鋁合金金屬材料)以及橡皮墊圈等。











三.玻璃隔斷是怎樣被安裝的呢？



玻璃隔斷安裝上可以分為無框架安裝和框架式安裝：



玻璃的無框裝配必須使用高強度用于結構支持的鋼化玻璃，搭配連接玻璃的五金件使用。





有框固定玻璃裝配:可以是單層或雙層玻璃，用框架形式固定玻璃，形成穩定結構。







四.玻璃隔斷的3種通常做法（敲黑板！劃重點！）



（1）通常做法：采用壓條安裝，在地面和墻線彈線開槽，用膨脹螺栓固定玻璃一側的壓條（或成品玻璃槽），

并用橡膠墊墊在玻璃下方，再用壓條將玻璃固定，天花同樣做法。





（2）玻璃膠直接固定:將玻璃先安裝在預留槽內，然后用玻璃膠封閉固定。





（3）吊掛式安裝:適用于大型玻璃的安裝，在天花頂部玻璃槽設置玻璃夾固定玻璃，下部玻璃槽預留伸縮縫。





五.設計師需要了解的玻璃隔斷施工流程



1.框架玻璃隔斷的施工流程如下：



（1）測量放線：根據設計圖紙尺寸測量放線，測出基層面的標高，玻璃墻中 心軸線及上、下部位，收口不銹鋼槽的位置線；





（2） 預埋件玻璃槽安裝：根據設計圖紙的尺寸安裝槽底鋼部 件，用膨脹螺栓固定，安裝上部，安裝槽內墊底膠帶。





（3） 玻璃塊安裝定位：將玻璃槽及玻璃塊清潔干凈，用玻璃安裝機或托運吸盤將玻璃塊安放在安裝槽內，調平、豎直后用塑料塊塞緊固定。





（4）玻璃縫注膠：上，下部不銹鋼槽所注的膠為結構性硅膠，玻璃塊間夾縫所注的膠為透明玻璃膠。





2.無框玻璃隔斷的施工:





我們通過一組su模型和節點圖來分析無框玻璃隔斷構造及地面天花的收口關系：





▲玻璃隔斷與吊頂收口



▲玻璃隔斷與地面收口



其實無框玻璃隔斷的安裝可以簡單的理解為“凹槽打膠”的方式，

工藝程序分為：彈線開槽——安裝金屬壓條——安裝大玻璃——嵌縫打膠——邊框裝飾——清潔





需要注意的是，當較大面積的玻璃隔墻安裝時，或當層高較高時，由于玻璃較高、玻璃自重會使玻璃變形，導致玻璃破壞所以采用吊掛式。



▲吊掛式玻璃隔斷節點圖



這里附上淋浴玻璃隔斷的的節點圖，具體施工的方法和無框玻璃隔斷施工類似，當然，成品淋浴房玻璃隔斷例外。



▲淋浴房玻璃隔斷節點



六，總結

本章的內容就節點啦，通過對上面知識點的學習，其實我們已經掌握了玻璃隔斷一般性的施工原理，

最后，我們用一張思維導圖來總結一下今天的內容，看看我們已經學到了哪些知識點，

另外還有哪些知識點是沒有被KO掉的，需要繼續學習。
